He muntat la xarxa en topologia d’estrella amb un switch central (Core) i 4 ordinadors, dos ordinadors estan a la mateixa xarxa (VLAN) i es poden fer ping amb un a l’altre, i els dos altres ordinadors el mateix, amb la condició que els dos ordinadors no veuen als altres dos.

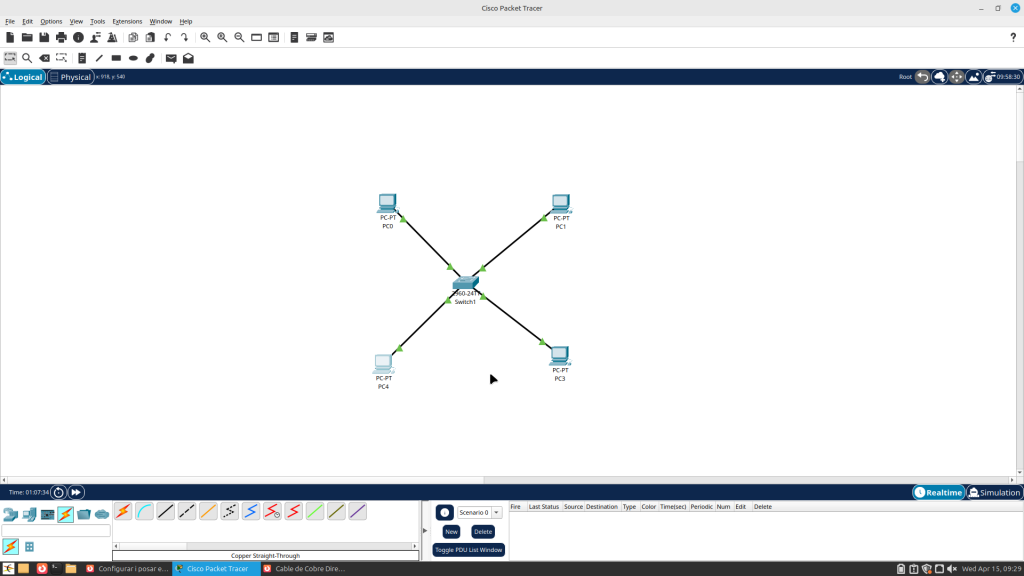

Per començar una vegada dins del packet tracer he ficat 4 ordinadors i en el mig un switch, i amb cables de coure els he enllaçat al switch.
Despres vaig obrir ,la terminal (CLI) i he escrit el següent per crear les VLAN i configurar-les.(IMPORTANT EL SWITCH NO ÉS QUALSEVOL TE QUE SER LA VERSIÓ):2960-24TT
enable
configure terminal
vlan 10
name COLUMNA_A
vlan 20
name COLUMNA_B
exit
interface fastEthernet 0/1 - 2
switchport mode access
switchport access vlan 10
interface range fastEthernet 0/3 - 4
switchport mode access
switchport access vlan 20
exit

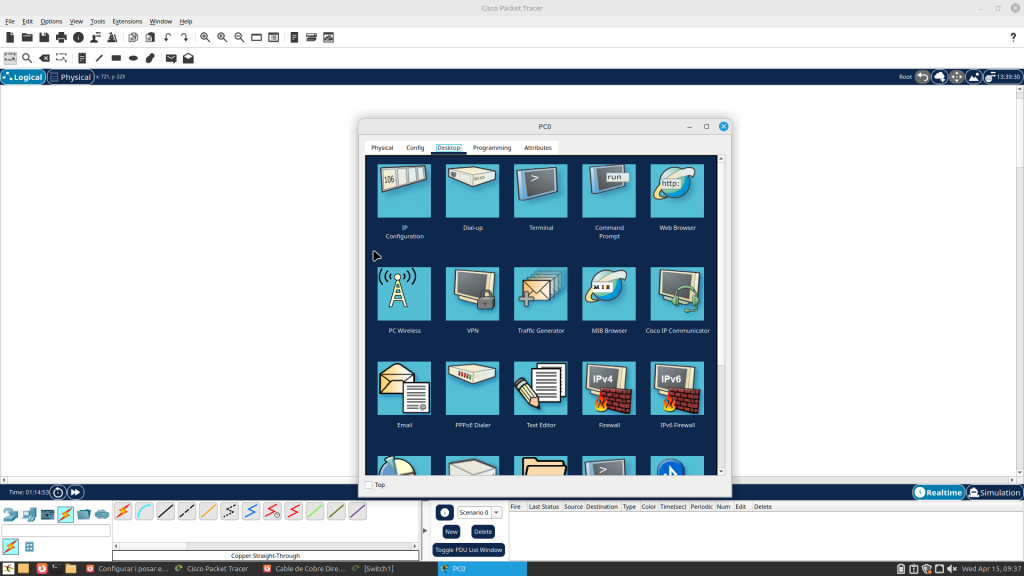

Després he obert cada ordinador, i he entrat a “IP Configuration” on he configurat la IP

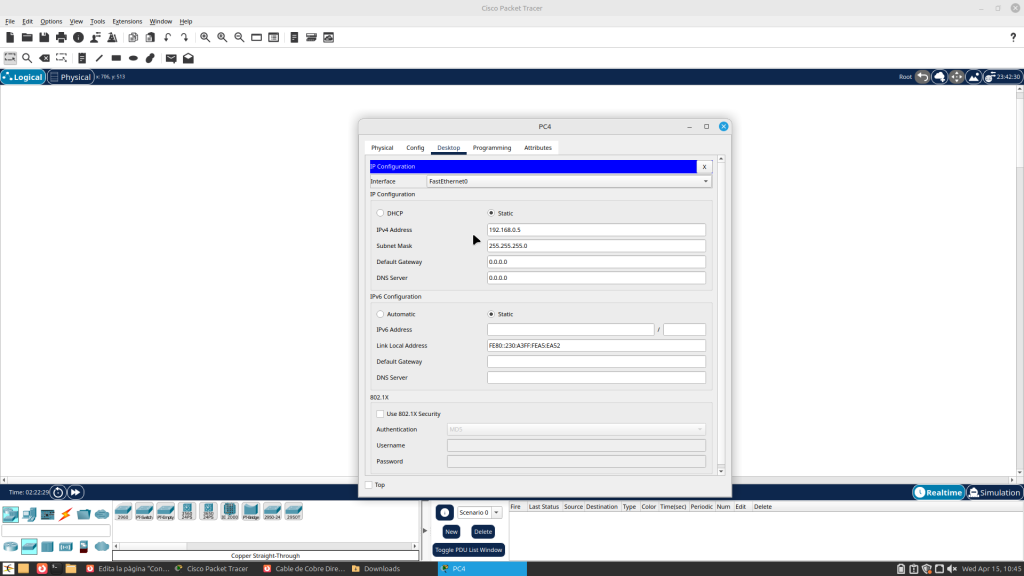

Una vegada dintre he escrit la IP i la Subnet Mask
I ja només falta Posar les IPs en cada ordinador (han de ser dos diferents) dos ordinadors amb la mateixa i els altres dos amb diferents.
